IHF系列衬氟化工泵
以下为系列产品选型范围,具体型号参考性能参数表
口径范围 : 50~200mm
流量范围 : 6.3~400m3/h
扬程范围 : 5~132m



产品概述

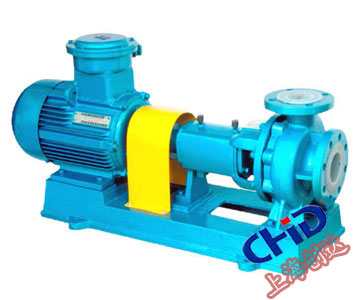

IHF为单级单吸式氟塑料合金化工离心泵,该泵是结合非金属泵的加工工艺设计生产。泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用四氟填充材料,进出口均采用铸钢体加固。

该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点,广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业,在-85℃~200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质,是耐腐蚀设备之一。

本司氟塑料泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
技术参数:

流量:6.3~400m3/h;

扬程:5~132m;

转速:2900、1450r/min;

功率:0.55~110KW;

进口直径:50~200mm;

最高工作压力:1.6Mpa。




性能参数
型   号 转速
r/min
流量Q 扬程
m
效率
%
功率 P 必耐汽
蚀余量
(m)
m3/h l/s 轴功率 电机功率
(KW)
IHF32-25-125 2900 3.5 0.97 21 40 0.5 1.5 2.3
5 1.39 20 44 0.62
6.5 1.8 18 42 0.76
1450 1.75 0.49 5.25 37 0.068 0.75 2.3
2.5 0.69 5 40 0.085
3.25 0.9 4.5 38 0.105
IHF32-25-125A 2900 3.1 0.06 17.6 38 0.7 1.1 2.3
4.5 1.25 16 41 0.48
5.8 1.61 14.4 40 0.57
IHF32-25-160 2900 3.5 0.97 33 34 0.93 2.2 2.3
5 1.39 32 40 1.1
6.5 1.8 30 42 1.26
1450 1.75 0.49 8.25 30 0.131 0.75 2.3
2.5 0.69 8 38 0.143
3.25 0.9 7.5 40 0.166
IHF32-25-160A 2900 3.1 0.86 29 30 0.81 1.5 2.3
4.5 1.25 28 35 0.97
5.8 1.61 26 36 1.14
IHF40-32-125 2900 4.4 1.22 21 40 0.63 2.2 2.5
6.5 1.8 20 45 0.79
8.3 2.31 18 43 0.95
1450 2.2 0.6 5.25 37 0.085 0.75 2.5
3.25 0.9 5 41 0.108
4.15 1.15 4.5 40 0.127
IHF40-32-125A 2900 3.9 1.08 17.6 38 0.49 1.5 2.5
5.6 1.56 16 42 0.58
7.4 2.06 14.4 40 0.72
IHF40-32-160 2900 4.4 1.22 33 34 1.16 2.2 2.5
6.5 1.8 32 40 1.42
8.3 2.31 30 39 1.71
1450 2.2 0.6 8.25 33 0.14 0.75 2.5
2.5 0.9 8 36 0.15
3.25 1.15 7.5 37 0.18
IHF40-32-160A 2900 3.9 1.08 29 32 0.96 1.5 2.5
5.6 1.56 28 38 1.23
7.4 2.06 26 37 1.41
IHF50-32-125 2900 8.8 1.08 21.5 45 1.15 2.2 3.0
12.5 1.56 20 54 1.26
16.3 2.06 17.5 53 1.47
1450 4.4 1.2 5.37 37 0.17 0.75 3.0
6.25 1.74 5 46 0.18
8.15 2.26 4.37 45 0.22
IHF50-32-125A 2900 8 2.22 17 42 0.88 1.5 3.0
11 3.05 16 52 0.92
14.5 4.03 14 51 1.08
IHF50-32-160 2900 8.8 2.44 33 41 1.93 4 3.0
12.5 3.47 32 48 2.27
16.3 4.53 30 47 2.84
1450 4.4 1.2 8.25 31 0.31 0.75 3.0
6.25 1.74 8 41 0.33
8.15 2.26 7.5 42 0.39
IHF50-32-160A 2900 8.2 2.28 29 39 1.16 3 3.0
11.7 3.25 28 47 1.88
15.2 4.22 26 46 2.34
IHF50-32-200 2900 8.8 2.44 52 34 3.7 7.5 3.0
12.5 3.47 50 42 4.1
16.3 4.53 48 41 5.2
1450 4.4 1.2 13 25 0.62 1.5 3.0
6.25 1.74 12.5 33 0.65
8.15 2.26 12 36 0.74
IHF50-32-200A 2900 8.2 2.28 45 31 3.24 5.5 3.0
11.7 11.7 44 40 3.5
15.2 15.2 42 39 4.45
IHF50-32-250 2900 8.8 8.8 82 27 7.3 11 3.0
12.5 12.5 80 35 7.8
16.3 16.3 76 34 10
1450 4.4 4.4 20.5 20 1.22 2.2 3.0
6.25 6.25 20 27 1.26
8.15 8.15 19 30 1.4
IHF50-32-250A 2900 8.2 8.2 71 25 4.53 7.5 3.0
11.7 11.7 70 34 6.56
15.2 15.2 68 33 8.52
IHF65-50-125 2900 17.5 17.5 21.5 56 1.83 3 3.5
25 25 20 64 2.13
32 32 17.5 63 2.42
1450 8.72 8.75 5.37 45 0.28 0.75 3.5
12.5 12.5 5 57 0.3
16 16 4.37 58 0.33
IHF65-50-125A 2900 15.6 15.6 17 53 1.36 2.2 3.5
22.3 22.3 16 62 1.57
29 29 14 61 1.79
IHF65-50-160 2900 17.5 17.5 33 50 3.15 5.5 3.5
25 25 32 59 3.69
32 32 27.5 57 4.2
1450 8.75 8.75 8.25 40 0.49 1.1 3.5
12.5 12.5 8 53 0.51
16 16 6.87 51 0.59
IHF65-50-160A 2900 16.4 16.4 29 48 2.7 4 3.5
23.3 23.3 28 58 3.1
30.4 30.4 24 56 3.54
IHF65-40-200 2900 17.5 17.5 52 45 5.5 11 3.5
25 25 50 54 6.3
32 32 45.5 54 7.35
1450 8.75 8.75 13 36 0.86 1.5 3.5
12.5 12.5 12.5 46 0.93
16 , , ,
16
11.4 47 1.05
IHF65-40-200A 2900 16.4 16.4 46 43 4.3 7.5 3.5
23.3 23.3 44 53 5
30.4 30.4 40 52 5.2
IHF65-40-250 2900 17.5 17.5 82 39 10.1 18.5 3.5
25 25 80 50 10.9
32 32 76 52 12.74
1450 8.75 8.75 20.5 32 1.52 3 3.5
12.5 12.5 20 42 1.62
16 16 19 44 1.88
IHF65-40-250A 2900 16.4 16.4 71 36 8.8 15 3.5
23.3 23.3 70 48 9.3
30.4 30.4 68 50 11.25
IHF80-65-125 2900 35 35 21.5 64 3.2 5.5 4.0
50 50 20 69 3.95
65 65 17 67 4.5
1450 17.5 17.5 5.37 54 0.47 1.1 4.0
25 25 5 64 0.53
32.5 32.5 4.25 62 0.61
IHF80-65-125A 2900 31 31 17 62 2.3 4 4.0
45 45 16 68 2.88
58 58 14 67 3.3
IHF80-65-160 2900 35 35 33 60 5.24 11 4.0
50 50 32 68 6.41
65 65 27.5 67 7.27
IHF80-65-160 1450 17.5 4.86 8.25 50 0.78 1.5 4.0
25 6.9 8 62 0.88
32.5 9 6.88 61 1
IHF80-65-160A 2900 31 8.6 29 58 4.1 7.5 4.0
45 12.5 28 67 5.12
58 16.1 24 66 5.34
IHF80-50-200 2900 35 9.72 52 52 9.53 15 4.0
50 13.9 50 64 10.64
65 18.1 45.5 65 12.39
1450 17.5 4.86 13 51 1.21 3 4.0
25 6.9 12.5 59 1.44
32.5 9 11.38 58 1.74
IHF80-50-200A 2900 31 8.6 46 50 7.35 11 4.0
45 12.5 44 63 8.56
58 16.1 40 62 10
IHF80-50-250 2900 35 9.72 82 40 19.4 30 4.0
50 13.9 80 50 21.8
65 18.1 72 51 25
1450 17.5 4.86 20.5 40 2.4 4 4.0
25 6.9 20 50 2.7
32.5 9 18 51 3.12
IHF80-50-250A 2900 31 8.6 71.5 39 15.4 22 4.0
45 12.5 70 50 17.6
58 16.1 63 51 19.9
IHF100-80-125 2900 70 19.4 23 70 6.26 11 5.0
100 27.8 20 75 7.26
130 36.1 14 65 7.63
1450 35 9.7 5.75 65 0.85 1.5 4.5
50 13.9 5 70 0.97
65 18 3.5 64 0.98
IHF100-80-125A 2900 62.6 17.4 18 68 4.5 7.5 5.0
89 24.7 16 73 5.3
116 32.2 11 65 5.74
IHF100-80-160 2900 70 19.4 34 68 9.53 15 5.0
100 27.8 32 74 11.78
130 36.1 24 65 13.03
1450 35 9.7 8.5 60 1.35 2.2 4.5
50 13.9 8 68 1.6
65 18 6.5 67 1.69
IHF100-80-160A 2900 65.4 18.2 32 66 8.6 11 5.0
93.5 26 28 73 9.3
121 33.6 21 65 10.6
IHF100-65-200 2900 70 19.4 52 64 15.5 30 5.0
100 27.8 50 72 18.91
130 36.1 42 71 20.94
1450 35 9.7 13 60 2.06 4 4.5
50 13.9 12.5 68 2.5
65 18 10.5 63 2.95
IHF100-65-200A 2900 65.4 18.2 46 63 13 22 5.0
93.5 26 44 71 15.02
121 33.6 37 70 17.4
IHF100-65-250 2900 70 19.4 87 62 26.6 45 4.0
100 27.8 80 69 31.6
130 36.1 68 68 35
1450 30 8.33 21.2 58 3 5.5 4.5
50 13.9 20 63 4.3
60 16.7 18.5 62 4.72
IHF100-65-250A 2900 65.4 16.2 76.5 60 20.25 37 4.5
93.5 26 70 68 26.2
121 33.6 59 67 28

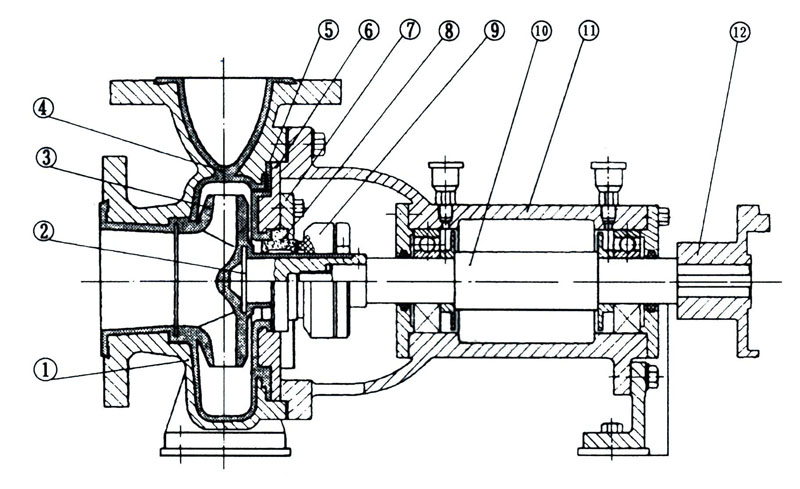

结构图纸



序号

名称

材料

1

泵体

HT200

2

叶轮骨架

45#钢

3

叶轮

聚全氟乙丙烯

4

泵体衬里

聚全氟乙丙烯

5

泵盖衬里

聚全氟乙丙烯

6

泵盖

HT200

7

机封盖压

1Cr18Ni9Ti

8

静环

99.9%氧化铝陶瓷

9

动环

填充四氟乙烯

10

泵轴

3Cr13

11

轴承体

HT200

12

联轴器

HT200

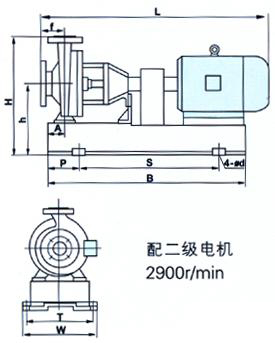

安装尺寸
型号 l b s p a w t h h f 4-фd
IHF60-32-125 950 895 595 155 80 395 345 352 212 80 4-ф19
IHF50-32-160 1025 895 595 155 80 395 345 392 232 80 4-ф25
IHF50-32-200 1075 995 655 170 80 450 400 440 260 80 4-ф25
IHF65-50-125 995 895 595 155 80 395 345 352 212 80 4-ф25
IHF65-50-160 1075 998 655 170 80 450 400 392 232 80 4-ф25
IHF65-40-200 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF65-40-250 1350 1270 840 215 100 490 440 510 285 100 4-ф24
IHF80-65-125 1095 995 655 170 80 450 400 392 232 100 4-ф25
IHF80-65-160 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF80-50-200 1240 1155 730 200 80 500 450 460 260 100 4-ф25
IHF80-50-250 1543 1420 940 240 95 610 550 525 300 125 4-ф24
IHF100-80-125 1240 1140 740 200 95 490 440 440 260 100 4-ф24
IHF100-80-160 1355 1270 840 215 95 490 440 480 280 100 4-ф24
IHF100-65-200 1543 1420 940 240 95 610 540 525 300 100 4-ф24
IHF125-80-160 1543 1420 940 240 95 610 540 525 300 125 4-ф28
IHF125-100-200 1700 1620 1060 290 110 660 600 650 370 125 4-ф28



型号定义
