产品概述
WQ系列潜水排污泵是结合国内水泵的使用特点而研制成功的泵类产品，具有节能、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面的选泵选择。
该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
产品特点:
1．采用独特的单片或双叶片叶轮结构，提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2．机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4．该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5．可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性
6．浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。 7．QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
8．能够在全扬程内使用，而保证电机不会过载。
9．有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
性能参数
| 型 号 |
口 径 (mm) |
流 量 (m3/h) |
扬 程 (m) |
功 率 (kw) |
转 速 (r/min) |
效 率 (%) |
| QW25-8-15-1.1 | 25 | 8 | 15 | 1.1 | 2825 | 38.5 |
| QW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| QW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| QW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| QW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| QW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| QW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| QW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| QW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| QW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| QW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| QW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| QW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| QW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| QW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| QW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| QW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| QW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| QW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| QW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| QW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| QW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| QW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| QW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| QW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| QW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| QW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| QW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| QW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| QW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| QW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| QW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| QW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| QW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| QW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| QW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| QW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| QW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| QW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| QW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| QW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| QW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| QW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| QW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| QW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| QW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| QW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| QW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| QW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| QW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| QW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| QW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| QW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| QW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| QW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| QW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| QW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| QW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| QW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| QW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| QW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| QW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| QW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| QW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| QW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| QW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| QW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| QW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| QW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| QW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| QW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| QW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| QW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |

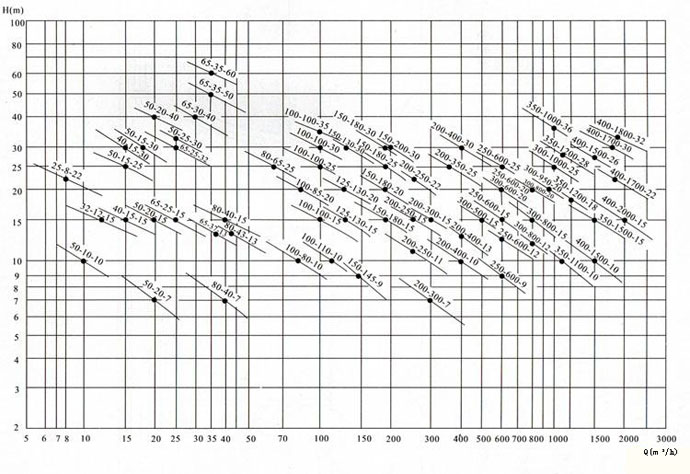

性能图谱
QW（WQ)潜水式无堵塞排污泵（性能图谱）
结构图纸
WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔?，属机电一体化产品， 电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以最佳效率运行。
QW（WQ）潜水式无堵塞排污泵（结构图）

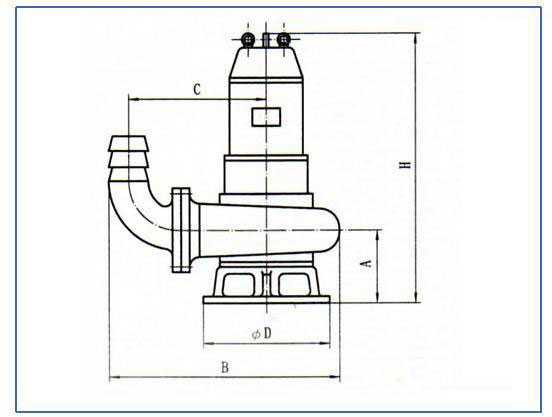

安装尺寸
WQ潜水式无堵塞排污泵（安装尺寸）
| 型号 | A | B | C | D | H |
| 25QW8-22-1.1 | 110 | 305 | 195 | 190 | 410 |
| 32QW12-15-1.1 | 110 | 305 | 195 | 190 | 410 |
| 40QW15-15-1.5 | 120 | 340 | 215 | 240 | 600 |
| 40QW15-30-2.2 | 120 | 340 | 215 | 240 | 600 |
| 50QW20-7-0.75 | 125 | 370 | 225 | 240 | 550 |
| 50QW10-10-0.75 | 125 | 370 | 225 | 240 | 550 |
| 50QW20-15-1.5 | 120 | 345 | 215 | 240 | 600 |
| 50QW15-25-2.2 | 120 | 345 | 215 | 240 | 600 |
| 50QW18-30-3.0 | 125 | 370 | 225 | 240 | 630 |
| 50QW25-32-5.5 | 155 | 410 | 255 | 310 | 730 |
| 50QW20-40-7.5 | 155 | 410 | 255 | 240 | 730 |
| 65QW25-15-2.2 | 125 | 410 | 260 | 240 | 610 |
| 65QW37-13-3.0 | 125 | 410 | 260 | 240 | 630 |
| 65QW25-30-4.0 | 125 | 420 | 270 | 240 | 680 |
| 65QW30-40-7.5 | 155 | 450 | 290 | 310 | 730 |
| 65QW35-50-11 | 165 | 460 | 290 | 350 | 920 |
| 65QW35-60-15 | 165 | 460 | 290 | 350 | 920 |
| 80QW40-7-2.2 | 165 | 490 | 325 | 310 | 700 |
| 80QW43-13-3.0 | 165 | 445 | 295 | 310 | 740 |
| 80QW40-15-4.0 | 165 | 445 | 295 | 310 | 800 |
| 80QW65-25-7.5 | 165 | 490 | 325 | 310 | 770 |
| 100QW80-10-4.0 | 175 | 620 | 420 | 350 | 800 |
| 100QW110-10-5.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW100-15-7.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW85-20-7.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW100-25-11 | 210 | 710 | 450 | 420 | 960 |
| 100QW100-30-15 | 225 | 740 | 485 | 420 | 950 |
| 100QW100-35-18.5 | 225 | 740 | 485 | 470 | 1000 |
| 125QW130-15-11 | 225 | 740 | 470 | 420 | 960 |
| 125QW130-20-15 | 225 | 740 | 470 | 420 | 960 |
| 150QW145-9-7.5 | 225 | 770 | 480 | 420 | 850 |
| 150QW180-15-15 | 225 | 780 | 480 | 470 | 960 |
| 150QW180-20-18.5 | 225 | 780 | 480 | 470 | 1020 |
| 150QW180-25-22 | 225 | 780 | 480 | 470 | 1020 |
| 150QW130-30-22 | 250 | 860 | 520 | 470 | 1180 |
| 150QW180-30-30 | 250 | 860 | 520 | 540 | 1230 |
| 150QW200-30-37 | 250 | 860 | 520 | 540 | 1300 |
| 200QW300-7-11 | 275 | 900 | 560 | 540 | 1130 |
| 200QW250-11-15 | 275 | 900 | 560 | 540 | 1130 |
| 200QW400-10-22 | 275 | 900 | 560 | 540 | 1200 |
| 200QW400-13-30 | 275 | 900 | 560 | 540 | 1250 |
| 200QW250-15-18.5 | 275 | 900 | 560 | 540 | 1200 |
| 200QW300-15-22 | 275 | 900 | 560 | 540 | 1200 |
| 200QW250-22-30 | 275 | 900 | 560 | 540 | 1250 |
| 200QW350-25-37 | 275 | 900 | 560 | 540 | 1350 |
| 200QW400-30-55 | 290 | 920 | 580 | 540 | 1400 |
| 250QW600-9-30 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW600-12-37 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW600-15-45 | 320 | 1080 | 650 | 540 | 1650 |
| 250QW600-20-55 | 320 | 1080 | 650 | 540 | 1650 |
| 250QW600-25-75 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW800-12-45 | 320 | 1080 | 650 | 540 | 1650 |
| 300QW500-15-45 | 400 | 1200 | 800 | 600 | 2040 |
| 300QW800-15-55 | 400 | 1200 | 800 | 600 | 2040 |
| 300QW600-20-55 | 400 | 1200 | 800 | 600 | 2050 |
| 300QW800-20-75 | 400 | 1200 | 800 | 600 | 2100 |
| 300QW950-20-90 | 400 | 1200 | 800 | 600 | 2200 |
| 300QW1000-25-110 | 400 | 1200 | 800 | 600 | 2200 |
| 350QW1100-10-55 | 450 | 1350 | 950 | 600 | 1950 |
| 350QW1500-15-90 | 450 | 1350 | 950 | 600 | 2160 |
| 350QW1200-18-90 | 450 | 1350 | 950 | 600 | 2160 |
| 350QW1100-28-132 | 450 | 1350 | 950 | 600 | 2500 |
| 350QW1000-36-160 | 450 | 1350 | 950 | 600 | 2600 |
| 400QW1500-10-75 | 510 | 1480 | 1100 | 700 | 2100 |
| 400QW2000-15-132 | 510 | 1480 | 1100 | 700 | 2500 |
| 400QW1700-22-160 | 510 | 1480 | 1100 | 700 | 2600 |
| 400QW1500-26-160 | 510 | 1480 | 1100 | 700 | 2620 |
| 400QW1700-30-200 | 510 | 1480 | 1100 | 700 | 2550 |
| 400QW1800-32-250 | 510 | 1480 | 1100 | 700 | 2860 |

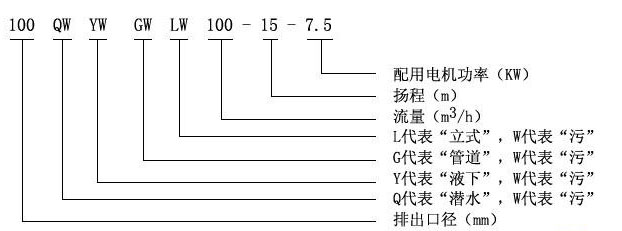

型号定义
