产品概述
|
WQ/QW型无堵塞潜水排污泵，是无堵塞排污泵，由于采用独特的单通道叶轮，密封采用两组特殊材料的硬质合金机械密封装置、具有无堵塞、经久耐用、型线准确、使用修方便、效率高、节能显著，深受用户欢迎。该泵有多种型号和不同的结构形式可供选用，泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。如配备多种保护装置，使得泵运行可靠。
|
|
|
|
产品特点
|
|
|
|
它的特点是能输送含有固体颗粒和含有纤维材料的污水外，还适用作疏水泵、纸浆泵、过滤冲洗冷凝循环泵、灌溉用泵等工作压力：最大0.6Mpa，温度范围：-5℃～50 ，流量：5-2000m3/h ，扬程：5-50m，转速：960-2900r/min
|
|
|
|
|
产品用途
|
|
|
|
该泵适用于输送废水和城市生活污水，市政工程、小区排污、厂矿排污、养殖、造纸，化工，及水处理设备配套，也可以组合装置自动安装。
|
性能参数
|
WQ、QW型潜水排污泵
|
|
序号
|
型 号
|
口径mm
|
流量m3/h
|
扬程(m)
|
转速(r/min)
|
功率(kw)
|
效率
(%)
|
水泵电器控制器
|
自动耦合器配WQ
|
|
1
|
25QW8-22-1.1
|
25
|
8
|
22
|
2825
|
1.1
|
38.1
|
QZD-1.1
|
/
|
|
2
|
32QW12-15-1.1
|
32
|
12
|
15
|
2825
|
1.1
|
40
|
QZD-1.1
|
/
|
|
3
|
40QW15-15-1.5
|
40
|
15
|
15
|
2840
|
1.5
|
45.1
|
QZD-1.5
|
40
|
|
4
|
40QW15-30-2.2
|
40
|
15
|
30
|
2840
|
2.2
|
18
|
QZD-2.2
|
40
|
|
5
|
50QW20-7-0.75
|
50
|
20
|
7
|
1390
|
0.75
|
54
|
QZD-0.75
|
40
|
|
6
|
50QW10-10-0.75
|
50
|
10
|
10
|
1390
|
0.75
|
56
|
QZD-0.75
|
50
|
|
7
|
50QW20-15-1.5
|
50
|
20
|
15
|
2840
|
1.5
|
55
|
QZD-1.5
|
50
|
|
8
|
50QW15-25-2.2
|
50
|
15
|
25
|
2840
|
2.2
|
56
|
QZD-2.2
|
50
|
|
9
|
50QW18-30-3
|
50
|
18
|
30
|
2880
|
3.0
|
58
|
QZD-3.0
|
50
|
|
10
|
50QW25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
53
|
QZD-5.5
|
50
|
|
11
|
50QW20-40-7.5
|
50
|
20
|
40
|
2900
|
7.5
|
55
|
QZD-7.5
|
50
|
|
12
|
65QW25-15-2.2
|
65
|
25
|
15
|
2840
|
2.2
|
52
|
QZD-2.2
|
50
|
|
13
|
65QW37-13-3
|
65
|
37
|
13
|
2880
|
3.0
|
55
|
QZD-3.0
|
65
|
|
14
|
65QW25-30-4
|
65
|
25
|
30
|
2890
|
4.0
|
58
|
QZD-4.0
|
65
|
|
15
|
65QW30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
QZD-7.5
|
65
|
|
16
|
65QW35-50-11
|
65
|
35
|
50
|
2930
|
11
|
60
|
QZD-11
|
65
|
|
17
|
65QW35-60-15
|
65
|
35
|
60
|
2930
|
15
|
63
|
QZD-15
|
65
|
|
18
|
80QW40-7-2.2
|
80
|
40
|
7
|
1420
|
2.2
|
52
|
QZD-2.2
|
65
|
|
19
|
80QW43-13-3
|
80
|
43
|
13
|
2880
|
3.0
|
50
|
QZD-3.0
|
80
|
|
20
|
80QW40-15-4
|
80
|
40
|
15
|
2890
|
4.0
|
57
|
QZD-4.0
|
80
|
|
21
|
80QW65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
56
|
QZD-7.5
|
80
|
|
22
|
100QW80-10-4
|
100
|
80
|
10
|
1440
|
4.0
|
62
|
QZD-4.0
|
80
|
|
23
|
100QW110-10-5.5
|
100
|
110
|
10
|
1440
|
5.5
|
66
|
QZD-5.5
|
100
|
|
24
|
100QW100-15-7.5
|
100
|
100
|
15
|
1440
|
7.5
|
67
|
QZD-7.5
|
100
|
|
25
|
100QW85-20-7.5
|
100
|
85
|
20
|
1400
|
7.5
|
68
|
QZD-7.5
|
100
|
|
26
|
100QW100-25-11
|
100
|
100
|
25
|
1460
|
11
|
65
|
JJ1-11
|
100
|
|
27
|
100QW100-30-15
|
100
|
100
|
30
|
1470
|
15
|
66
|
JJ1-26
|
100
|
|
28
|
100QW100-35-18.5
|
100
|
100
|
35
|
1460
|
18.5
|
65
|
JJ1-18.5
|
100
|
|
29
|
125QW130-15-11
|
125
|
130
|
15
|
1460
|
11
|
62
|
JJ1-11
|
100
|
|
30
|
125QW130-25-15
|
125
|
130
|
20
|
1440
|
15
|
63
|
JJ1-15
|
125
|
|
31
|
150QW145-6-7.5
|
150
|
145
|
6
|
1470
|
7.5
|
63
|
QZD7.5
|
125
|
|
32
|
150QW180-15-15
|
150
|
180
|
15
|
1470
|
15
|
65
|
JJ1-15
|
150
|
|
33
|
150QW180-20-18.5
|
150
|
180
|
20
|
1470
|
18.5
|
75
|
JJ1-18.5
|
150
|
|
34
|
150QW180-25-22
|
150
|
180
|
25
|
1470
|
22
|
76
|
JJ1-22
|
150
|
|
35
|
150QW130-30-22
|
150
|
130
|
30
|
1470
|
22
|
75
|
JJ1-22
|
150
|
|
36
|
150QW180-30-30
|
150
|
180
|
30
|
970
|
30
|
73
|
JJ1-30
|
150
|
|
37
|
150QW200-30-37
|
150
|
200
|
30
|
970
|
37
|
70
|
JJ1-37
|
150
|
|
38
|
200QW300-7-11
|
200
|
300
|
7
|
1470
|
11
|
73
|
JJ1-11
|
150
|
|
39
|
200QW250-11-15
|
200
|
250
|
11
|
1470
|
15
|
74
|
JJ1-15
|
200
|
|
40
|
200QW400-10-22
|
200
|
400
|
10
|
1470
|
22
|
76
|
JJ1-22
|
200
|
|
41
|
200QW400-13-30
|
200
|
400
|
13
|
1470
|
30
|
73
|
JJ1-30
|
200
|
|
42
|
200QW250-11-15
|
200
|
250
|
15
|
1470
|
18.5
|
72
|
JJ1-18.5
|
200
|
|
43
|
200QW300-15-22
|
200
|
300
|
15
|
1470
|
22
|
73
|
JJ1-22
|
200
|
|
44
|
200QW250-22-30
|
200
|
250
|
22
|
1470
|
30
|
71
|
JJ1-30
|
200
|
|
45
|
200QW350-25-37
|
200
|
350
|
25
|
1470
|
37
|
75
|
JJ1-37
|
200
|
|
46
|
200QW400-30-55
|
200
|
400
|
30
|
1480
|
55
|
70
|
JJ1-55
|
200
|
|
47
|
250QW600-9-30
|
250
|
600
|
9
|
980
|
30
|
74
|
JJ1-30
|
250
|
|
48
|
250QW600-12-37
|
250
|
600
|
12
|
1480
|
37
|
78
|
JJ1-37
|
250
|
|
49
|
250QW600-15-45
|
250
|
600
|
15
|
1480
|
45
|
75
|
JJ1-45
|
250
|
|
50
|
250QW600-20-55
|
250
|
600
|
20
|
1480
|
55
|
73
|
JJ1-55
|
250
|
|
51
|
250QW600-25-75
|
250
|
600
|
25
|
1480
|
75
|
73
|
JJ1-75
|
250
|
|
52
|
300QW800-12-45
|
300
|
800
|
12
|
1480
|
45
|
76
|
JJ1-45
|
300
|
|
53
|
300QW500-15-45
|
300
|
500
|
15
|
980
|
45
|
70
|
JJ1-45
|
300
|
|
54
|
300QW800-15-55
|
300
|
800
|
15
|
980
|
55
|
73
|
JJ1-55
|
300
|
|
55
|
300QW600-20-55
|
300
|
600
|
20
|
980
|
55
|
75
|
JJ1-55
|
300
|
|
56
|
300QW800-20-75
|
300
|
800
|
20
|
980
|
75
|
78
|
JJ1-75
|
300
|
|
57
|
300QW950-20-90
|
300
|
950
|
20
|
980
|
90
|
80
|
JJ1-90
|
300
|
|
58
|
300QW1000-25-110
|
300
|
1000
|
25
|
980
|
110
|
82
|
JJ1-110
|
300
|
|
59
|
300QW1100-10-55
|
300
|
1100
|
10
|
980
|
55
|
84.5
|
JJ1-55
|
300
|
|
60
|
350QW1500-15-90
|
350
|
1500
|
15
|
980
|
90
|
83.1
|
JJ1-90
|
350
|
|
61
|
350QW1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
83.2
|
JJ1-90
|
350
|
|
62
|
350QW1100-28-132
|
350
|
1100
|
28
|
740
|
132
|
78.5
|
JJ1-132
|
350
|
|
63
|
350QW1000-36-160
|
350
|
1000
|
36
|
740
|
160
|
82.1
|
JJ1-160
|
350
|
|

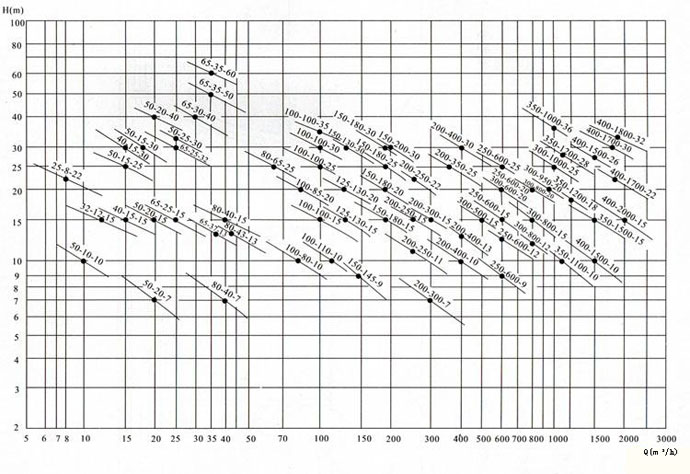

性能图谱
结构图纸

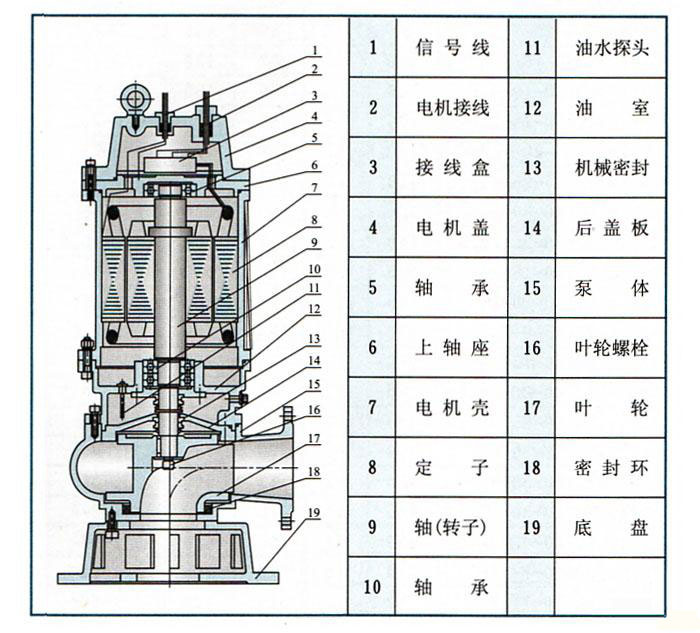

WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔?，属机电一体化产品， 电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以最佳效率运行。
QW（WQ）潜水式无堵塞排污泵（结构图）

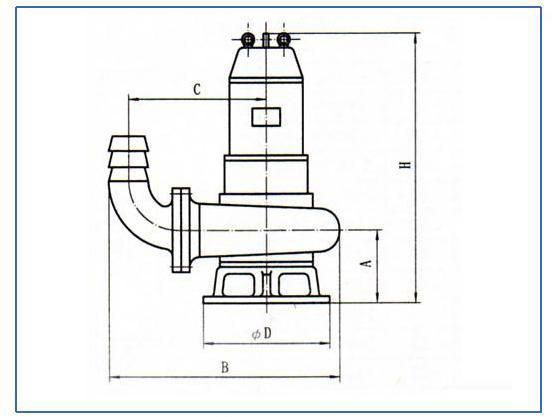

安装尺寸
WQ潜水式无堵塞排污泵（安装尺寸）
|
型 号
|
A
|
B
|
C
|
D
|
H
|
|
25QW8-22-1.1
|
110
|
305
|
195
|
190
|
410
|
|
32QW12-15-1.1
|
110
|
305
|
195
|
190
|
410
|
|
40QW15-15-1.5
|
120
|
340
|
215
|
240
|
600
|
|
40QW15-30-2.2
|
120
|
340
|
215
|
240
|
600
|
|
50QW20-7-0.75
|
125
|
370
|
225
|
240
|
550
|
|
50QW10-10-0.75
|
125
|
370
|
225
|
240
|
550
|
|
50QW20-15-1.5
|
120
|
345
|
215
|
240
|
600
|
|
50QW15-25-2.2
|
120
|
345
|
215
|
240
|
600
|
|
50QW18-30-3.0
|
125
|
370
|
225
|
240
|
630
|
|
50QW25-32-5.5
|
155
|
410
|
255
|
310
|
730
|
|
50QW20-40-7.5
|
155
|
410
|
255
|
240
|
730
|
|
65QW25-15-2.2
|
125
|
410
|
260
|
240
|
610
|
|
65QW37-13-3.0
|
125
|
410
|
260
|
240
|
630
|
|
65QW25-30-4.0
|
125
|
420
|
270
|
240
|
680
|
|
65QW30-40-7.5
|
155
|
450
|
290
|
310
|
730
|
|
65QW35-50-11
|
165
|
460
|
290
|
350
|
920
|
|
65QW35-60-15
|
165
|
460
|
290
|
350
|
920
|
|
80QW40-7-2.2
|
165
|
490
|
325
|
310
|
700
|
|
80QW43-13-3.0
|
165
|
445
|
295
|
310
|
740
|
|
80QW40-15-4.0
|
165
|
445
|
295
|
310
|
800
|
|
80QW65-25-7.5
|
165
|
490
|
325
|
310
|
770
|
|
100QW80-10-4.0
|
175
|
620
|
420
|
350
|
800
|
|
100QW110-10-5.5
|
185
|
650
|
420
|
350
|
800
|
|
100QW100-15-7.5
|
185
|
650
|
420
|
350
|
800
|
|
100QW85-20-7.5
|
185
|
650
|
420
|
350
|
800
|
|
100QW100-25-11
|
210
|
710
|
450
|
420
|
960
|
|
100QW100-30-15
|
225
|
740
|
485
|
420
|
950
|
|
100QW100-35-18.5
|
225
|
740
|
485
|
470
|
1000
|
|
125QW130-15-11
|
225
|
740
|
470
|
420
|
960
|
|
125QW130-20-15
|
225
|
740
|
470
|
420
|
960
|
|
150QW145-9-7.5
|
225
|
770
|
480
|
420
|
850
|
|
150QW180-15-15
|
225
|
780
|
480
|
470
|
960
|
|
150QW180-20-18.5
|
225
|
780
|
480
|
470
|
1020
|
|
150QW180-25-22
|
225
|
780
|
480
|
470
|
1020
|
|
150QW130-30-22
|
250
|
860
|
520
|
470
|
1180
|
|
150QW180-30-30
|
250
|
860
|
520
|
540
|
1230
|
|
150QW200-30-37
|
250
|
860
|
520
|
540
|
1300
|
|
200QW300-7-11
|
275
|
900
|
560
|
540
|
1130
|
|
200QW250-11-15
|
275
|
900
|
560
|
540
|
1130
|
|
200QW400-10-22
|
275
|
900
|
560
|
540
|
1200
|
|
200QW400-13-30
|
275
|
900
|
560
|
540
|
1250
|
|
200QW250-15-18.5
|
275
|
900
|
560
|
540
|
1200
|
|
200QW300-15-22
|
275
|
900
|
560
|
540
|
1200
|
|
200QW250-22-30
|
275
|
900
|
560
|
540
|
1250
|
|
200QW350-25-37
|
275
|
900
|
560
|
540
|
1350
|
|
200QW400-30-55
|
290
|
920
|
580
|
540
|
1400
|
|
250QW600-9-30
|
320
|
1100
|
650
|
540
|
1650
|
|
250QW600-12-37
|
320
|
1100
|
650
|
540
|
1650
|
|
250QW600-15-45
|
320
|
1080
|
650
|
540
|
1650
|
|
250QW600-20-55
|
320
|
1080
|
650
|
540
|
1650
|
|
250QW600-25-75
|
320
|
1100
|
650
|
540
|
1650
|
|
250QW800-12-45
|
320
|
1080
|
650
|
540
|
1650
|
|
300QW500-15-45
|
400
|
1200
|
800
|
600
|
2040
|
|
300QW800-15-55
|
400
|
1200
|
800
|
600
|
2040
|
|
300QW600-20-55
|
400
|
1200
|
800
|
600
|
2050
|
|
300QW800-20-75
|
400
|
1200
|
800
|
600
|
2100
|
|
300QW950-20-90
|
400
|
1200
|
800
|
600
|
2200
|
|
300QW1000-25-110
|
400
|
1200
|
800
|
600
|
2200
|
|
350QW1100-10-55
|
450
|
1350
|
950
|
600
|
1950
|
|
350QW1500-15-90
|
450
|
1350
|
950
|
600
|
2160
|
|
350QW1200-18-90
|
450
|
1350
|
950
|
600
|
2160
|
|
350QW1100-28-132
|
450
|
1350
|
950
|
600
|
2500
|
|
350QW1000-36-160
|
450
|
1350
|
950
|
600
|
2600
|
|
400QW1500-10-75
|
510
|
1480
|
1100
|
700
|
2100
|
|
400QW2000-15-132
|
510
|
1480
|
1100
|
700
|
2500
|
|
400QW1700-22-160
|
510
|
1480
|
1100
|
700
|
2600
|
|
400QW1500-26-160
|
510
|
1480
|
1100
|
700
|
2620
|
|
400QW1700-30-200
|
510
|
1480
|
1100
|
700
|
2550
|
|
400QW1800-32-250
|
510
|
1480
|
1100
|
700
|
2860
|

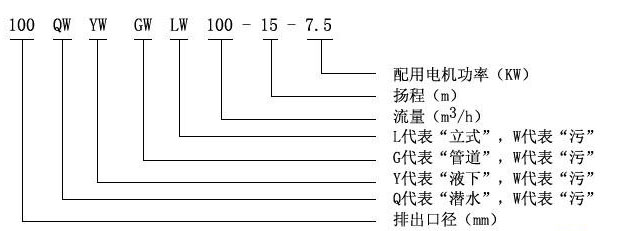

型号定义
