产品概述
FY系列液下泵是本单位在传统耐腐蚀液下泵基础上,融合同类产品的先进技术,经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使泵高效节能、无泄漏、寿命特长,从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
产品特点
1.泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
2.取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3.采用了独特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳、不堵塞。
性能参数
型 号 |
出口 直径 (mm) |
流量Q |
扬程 (m) |
转速 (r/min) |
功率(KW) | ||
(m3/h) | (L/s) | 轴功率 |
电机 功率KW |
||||
25FY-16 | 25 | 3.6 | 1 | 16 | 2900 | 0.713 | 1.5 |
25FY-16A | 25 | 3.27 | 0.91 | 13 | 2900 | 0.713 | 1.5 |
25FY-25 | 25 | 3.6 | 1 | 25 | 2900 | 1.16 | 2.2 |
25FY-25A | 25 | 3.27 | 0.91 | 20 | 2900 | 1.16 | 2.2 |
25FY-41 | 25 | 3.6 | 1 | 41 | 2900 | 2.51 | 4 |
25FY-41A | 25 | 3.27 | 0.91 | 33 | 2900 | 2.51 | 3 |
40FY-16 | 32 | 7.2 | 2 | 16 | 2900 | 0.78 | 2.2 |
40FY-16A | 32 | 6.55 | 1.82 | 13 | 2900 | 0.78 | 1.5 |
40FY-26 | 32 | 7.2 | 2 | 26 | 2900 | 1.45 | 3 |
40FY-26A | 32 | 6.55 | 1.82 | 21 | 2900 | 1.45 | 3 |
40FY-40 | 32 | 7.2 | 2 | 40 | 2900 | 2.53 | 5.5 |
40FY-40A | 32 | 6.55 | 1.82 | 32 | 2900 | 2.53 | 5.5 |
50FY-16 | 40 | 14.4 | 4 | 16 | 2900 | 1.18 | 3 |
50FY-16A | 40 | 13.1 | 3.64 | 13 | 2900 | 1.18 | 3 |
50FY-25 | 40 | 14.4 | 4 | 25 | 2900 | 1.96 | 4 |
50FY-25A | 40 | 13.1 | 3.64 | 20 | 2900 | 1.96 | 3 |
50FY-40 | 40 | 14.4 | 4 | 40 | 2900 | 3.73 | 7.5 |
50FY-40A | 40 | 13.1 | 3.61 | 33 | 2900 | 3.73 | 5.5 |
65FY-16 | 50 | 28.8 | 8 | 16 | 2900 | 2.16 | 4 |
65FY-16A | 50 | 26.2 | 7.28 | 13 | 2900 | 2.16 | 3 |
65FY-25 | 50 | 28.8 | 8 | 25 | 2900 | 3.56 | 5.5 |
65FY-25A | 50 | 26.2 | 7.28 | 21 | 2900 | 3.56 | 5.5 |
65FY-40 | 50 | 28.8 | 8 | 40 | 2900 | 6.04 | 11 |
65FY-40A | 50 | 26.2 | 7.28 | 33 | 2900 | 6.04 | 11 |
80FY-15 | 65 | 54 | 15 | 15 | 2900 | 3.34 | 7.5 |
80FY-15A | 65 | 49.1 | 13.65 | 12 | 2900 | 3.34 | 7.5 |
80FY-24 | 65 | 54 | 15 | 24 | 2900 | 5.43 | 11 |
80FY-24A | 65 | 49.1 | 13.65 | 20 | 2900 | 5.43 | 11 |
80FY-38 | 65 | 54 | 15 | 38 | 2900 | 9.64 | 18.5 |
80FY-38A | 65 | 49.1 | 13.65 | 31 | 2900 | 9.64 | 15 |
100FY-23 | 80 | 100.8 | 28 | 23 | 2900 | 9.25 | 18.5 |
100FY-23A | 80 | 91.8 | 25.5 | 18 | 2900 | 9.25 | 15 |
100FY-37 | 80 | 100.8 | 28 | 37 | 2900 | 14.73 | 22 |
100FY-37A | 80 | 91.8 | 25.5 | 31 | 2900 | 14.73 | 22 |
性能图谱

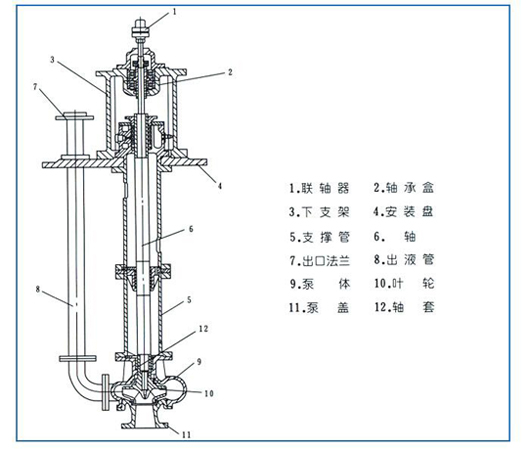

结构图纸

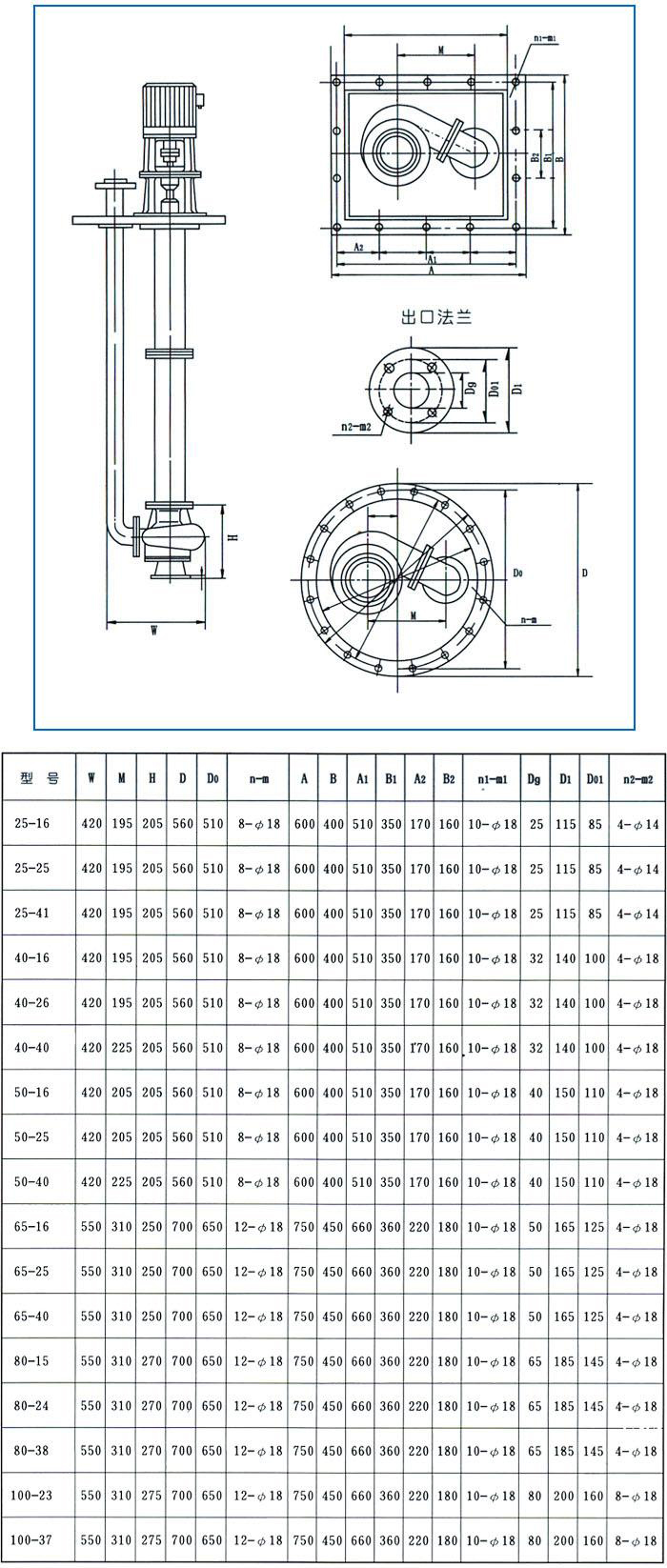

安装尺寸

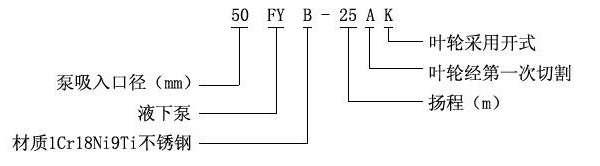

型号定义
