产品概述
D型卧式、单吸多级、分段式离心泵产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体，也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
本司多级泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

技术参数：
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa。

性能参数

D型卧式多级离心泵性能参数表：

型号	级数	流量Q		扬程（m）	转速（r/min）	电机功率（KW）
型号	级数	m3/h	L/S	扬程（m）	转速（r/min）	电机功率（KW）
D-50型	2	18	5	19	2900	2.2
	3	18	5	28.5	2900	3
	4	18	5	38	2900	4
	5	18	5	47.5	2900	5.5
	6	18	5	57	2900	5.5
	7	18	5	66.5	2900	7.5
	8	18	5	76	2900	7.5
	9	18	5	85.5	2900	7.5
	10	18	5	95	2900	11
	11	18	5	104.5	2900	11
	12	18	5	114	2900	11
D-80型	2	32.4	9	22.7	2900	3
	3	32.4	9	34.05	2900	5.5
	4	32.4	9	45.4	2900	7.5
	5	32.4	9	56.75	2900	7.5
	6	32.4	9	68.1	2900	11
	7	32.4	9	79.45	2900	15
	8	32.4	9	90.8	2900	15
	9	32.4	9	102.15	2900	15
	10	32.4	9	113.5	2900	18.5
	11	32.4	9	124.85	2900	18.5
	12	32.4	9	136.2	2900	18.5
D-100型	2	54	15	35.4	2900	11
	3	54	15	52.8	2900	15
	4	54	15	70.4	2900	18.5
	5	54	15	88	2900	22
	6	54	15	105.6	2900	30
	7	54	15	123.2	2900	37
	8	54	15	140.8	2900	37
	9	54	15	158.4	2900	45
	10	54	15	176	2900	45
	11	54	15	193.6	2900	55
	12	54	15	211.2	2900	55
D-125型	2	108	30	40	2900	22
	3	108	30	60	2900	30
	4	108	30	80	2900	37
	5	108	30	100	2900	45
	6	108	30	120	2900	55
	7	108	30	140	2900	55
	8	108	30	160	2900	75
	9	108	30	180	2900	75
	10	108	30	200	2900	90
	11	108	30	220	2900	90
	12	108	30	240	2900	110
D-150型	2	162	45	54.6	2900	37
	3	162	45	81.9	2900	55
	4	162	45	109.2	2900	75
	5	162	45	136.5	2900	90
	6	162	45	163.8	2900	110
	7	162	45	191.1	2900	132
	8	162	45	218.4	2900	160
	9	162	45	245.7	2900	160

D、DG型卧式多级离心泵性能参数

型号	级数	流量Q		扬程 (m)	转速 (r/min)	功率n(千瓦)		允许汽蚀余量 (m)	效率 (%)	叶轮直经（mm）
型号	级数	m3/h	(l/s)	扬程 (m)	转速 (r/min)	轴功率	电机功率	允许汽蚀余量 (m)	效率 (%)	叶轮直经（mm）
D6-25 DG6-25 DGR6-25	3	6.3	1.75	75	2950	2.86	5.5	2	45	138
	4			100		3.81	7.5
	5			125		4.77	7.5
	6			150		5.72	11
	7			175		6.67	11
	8			200		7.63	15
	9			225		8.58	15
	10			250		9.53	18.5
	11			275		10.5	18.5
	12			300		11.44	18.5
D12-25 DG12-25 DGR12-25	3	12.5	3.47	75	2950	4.73	7.5	2	54	146
	4			100		6.3	11
	5			125		7.88	11
	6			150		9.46	15
	7			175		11	15
	8			200		12.61	18.5
	9			225		14.18	18.5
	10			250		15.67	22
	11			275		17.34	22
	12			300		18.9	30
D25-30 DG25-30 DGR25-30	3	25	6.94	90	2950	9.88	15	2.2	62	160
	4			120		13.1	18.5
	5			150		16.47	22
	6			180		19.77	30
	7			210		23.1	30
	8			240		26.4	37
	9			270		29.65	37
	10			300		32.9	45
D46-30 DG46-30 DGR46-30	3	46	12.8	90	2950	16.11	22	70	3.0	164
	4			120		21.48	30
	5			150		26.85	37
	6			180		32.21	37
	7			210		37.58	45
	8			240		42.95	55
	9			270		48.32	55
	10			300		53.69	75
D25-50 DG25-50 DGR25-50	3	25	6.94	150	2950	18.9	30	54	2.7	196
	4			200		25.2	30
	5			250		31.5	37
	6			300		37.8	45
	7			350		44.1	55
	8			400		50.4	75
	9			450		56.7	75
	10			500		63.0	75
	11			550		69.3	90
	12			600		75.6	110
D46-50 DG46-50 DGR46-50	3	46	12.8	150	2950	29.83	37	63	2.8	210
	4			200		39.77	45
	5			250		49.11	55
	6			300		59.65	75
	7			350		69.6	90
	8			400		79.48	90
	9			450		89.48	110
	10			500		99.42	110
	11			550		109.36	132
	12			600		119.36	132

结构图纸

安装尺寸

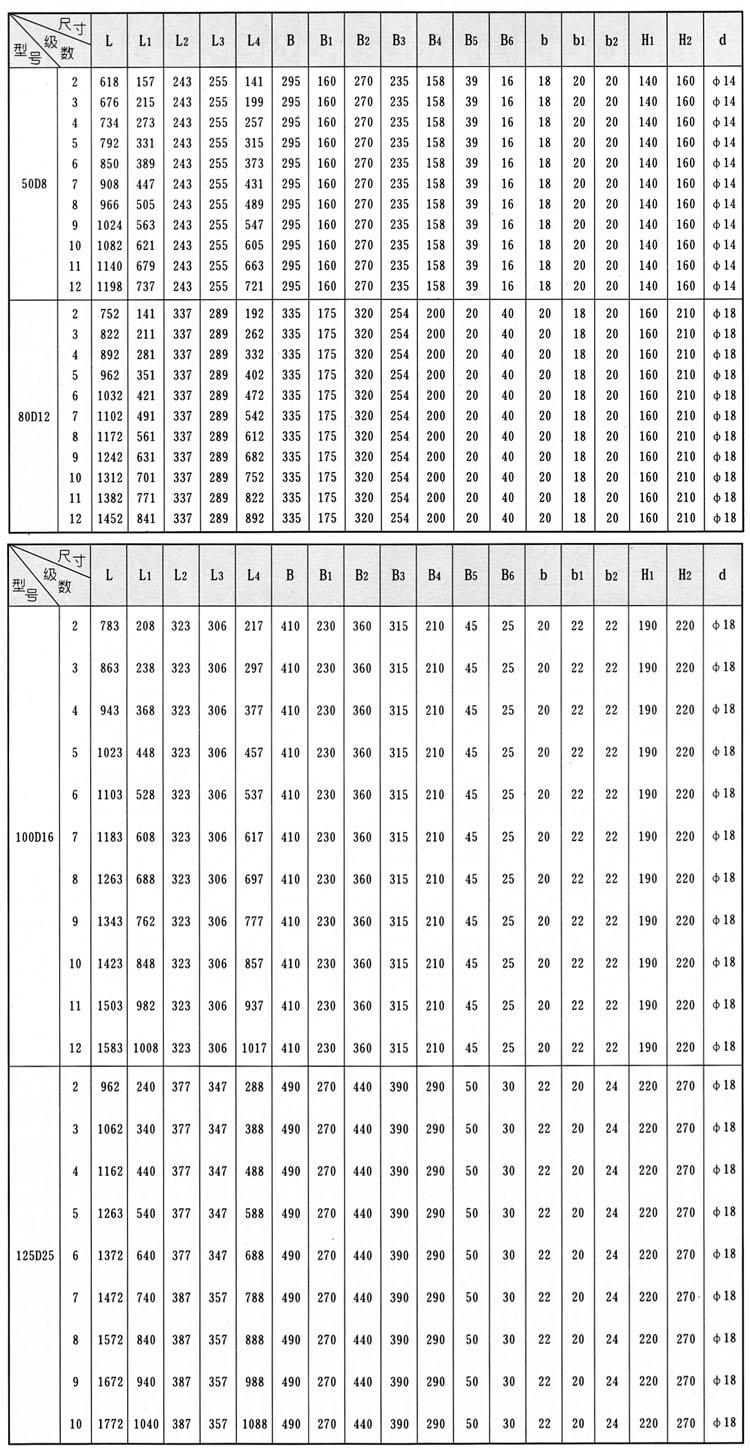

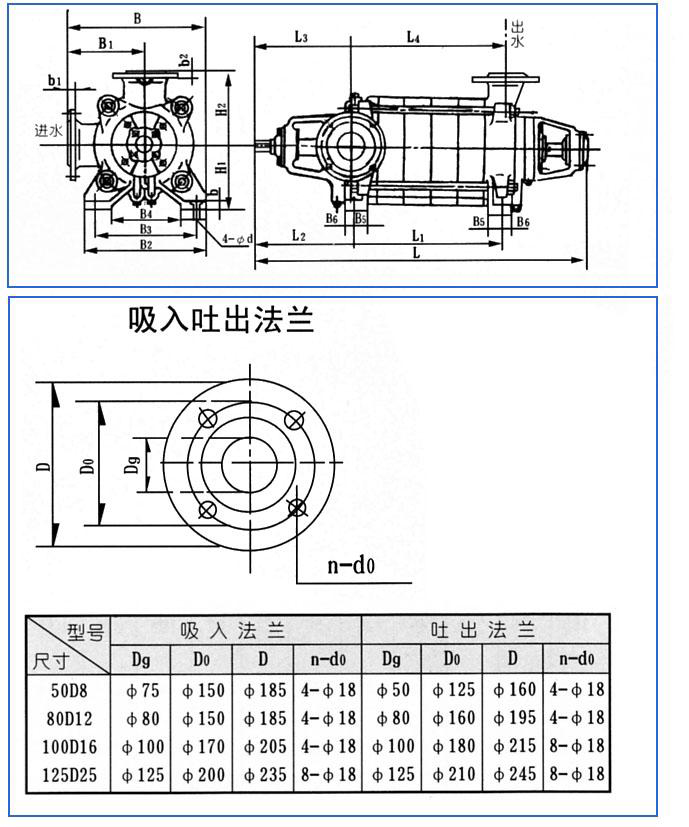

D型卧式多级离心泵外形尺寸图

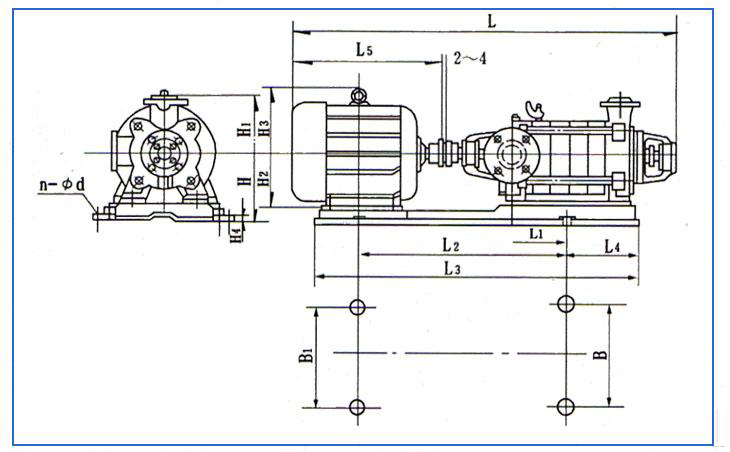

D型泵系卧式多级离心泵安装尺寸图：

型号定义

D（DG） 46 - 50×12

D – 分段式给水离心泵

G – 锅炉泵

46 – 设计流量 (m3/h)

50 – 单级扬程 (m)

12 – 级数
