产品概述
TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

本司多级泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

多级泵特点：
1、水力模型先进，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。
技术参数：
流量：18-155m3/h；
扬程：18-270m；
功率：2.2-180kw；
转速：1450r/min；
口径：φ50-φ150；
温度范围：0-+80℃；
工作压力：≤3.0Mpa。

性能参数

型号	级数	流量(m³/h)	扬程(m)	转速(r/min)	电机功率(kw)
50TSWA	2	18	18.4	1450	2.2
	3	18	27.6	1450	3
	4	18	36.8	1450	4
	5	18	46	1450	5.5
	6	18	55.2	1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	7.5
	9	18	82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	36	34.5	1450	7.5
	4	36	46	1450	11
	5	36	57.5	1450	11
	6	36	69	1450	15
	7	36	80.5	1450	15
	8	36	90	1450	18.5
	9	36	103.5	1450	18.5
100TSWA	2	69	31.2	1450	11
	3	69	46.8	1450	15
	4	69	62.4	1450	22
	5	69	78	1450	30
	6	69	93.6	1450	30
	7	69	109.2	1450	37
	8	69	124.8	1450	45
	9	69	140.4	1450	45
125TSWA	2	90	43.2	1450	22
	3	90	64.8	1450	30
	4	90	86.4	1450	45
	5	90	108	1450	55
	6	90	129.6	1450	75
	7	90	151.2	1450	75
	8	90	172.8	1450	90
	9	90	194.4	1450	90
150TSWA	2	155	60	1450	45
	3	155	90	1450	75
	4	155	120	1450	90
	5	155	150	1450	110
	6	155	180	1450	135
	7	155	210	1450	155
	8	155	240	1450	180
	9	155	270	1450	180

性能图谱

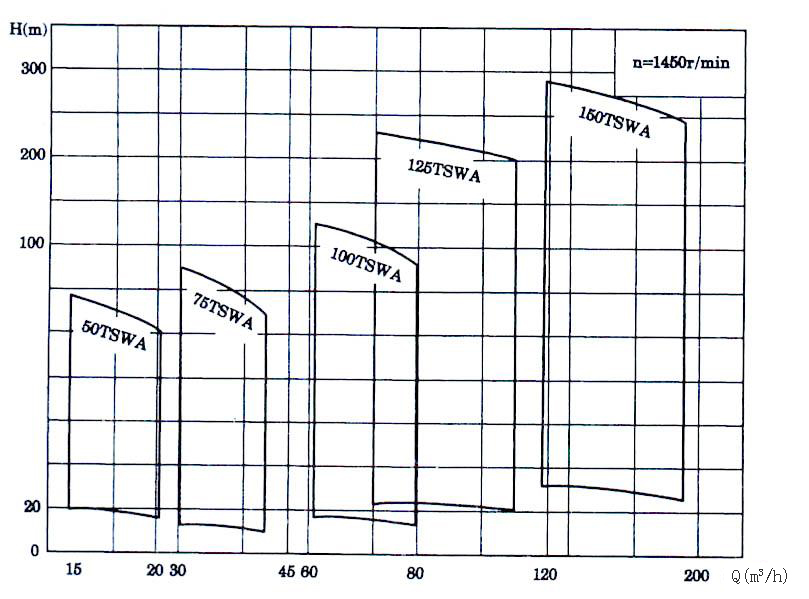

型谱图

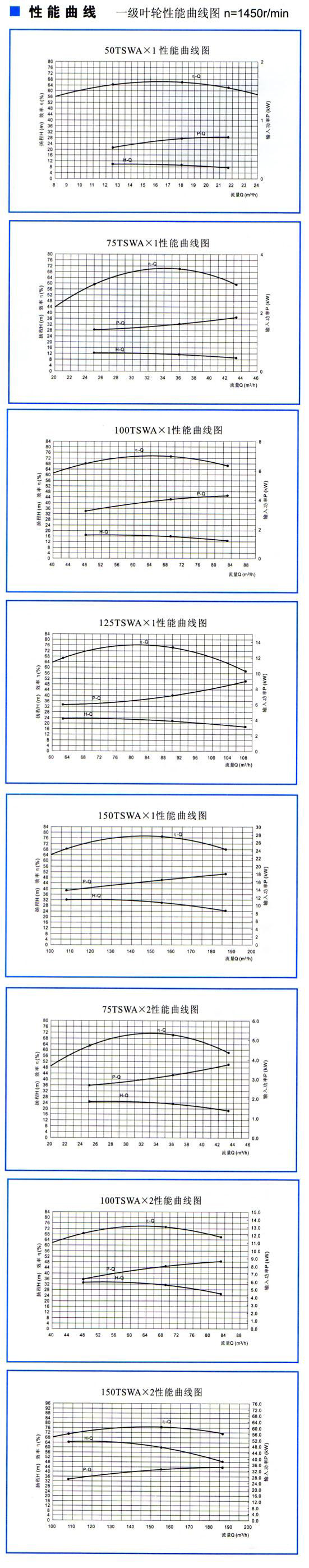

TSWA型卧式多级离心泵（性能曲线）

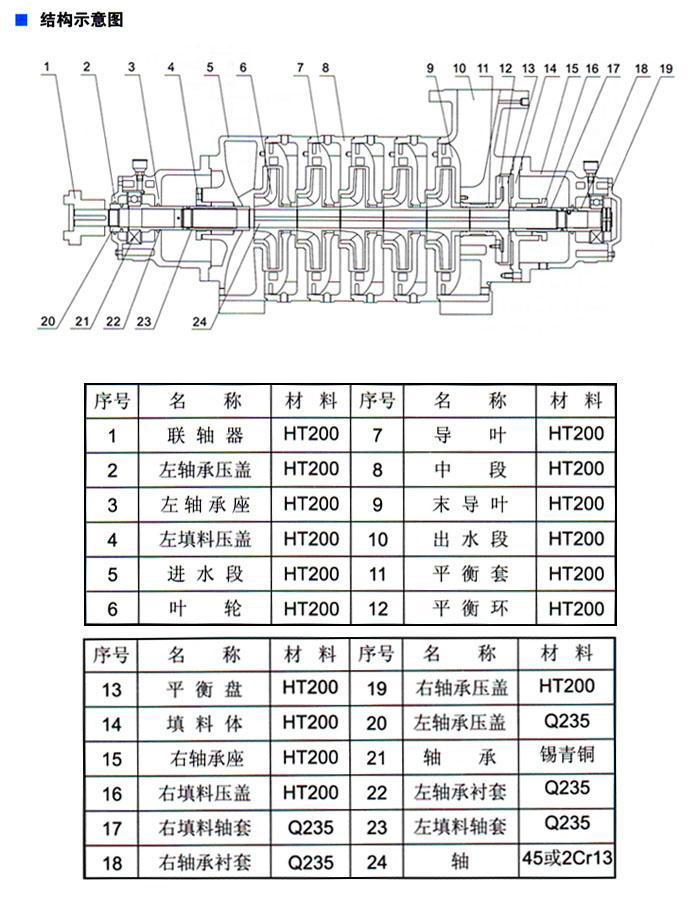

结构图纸

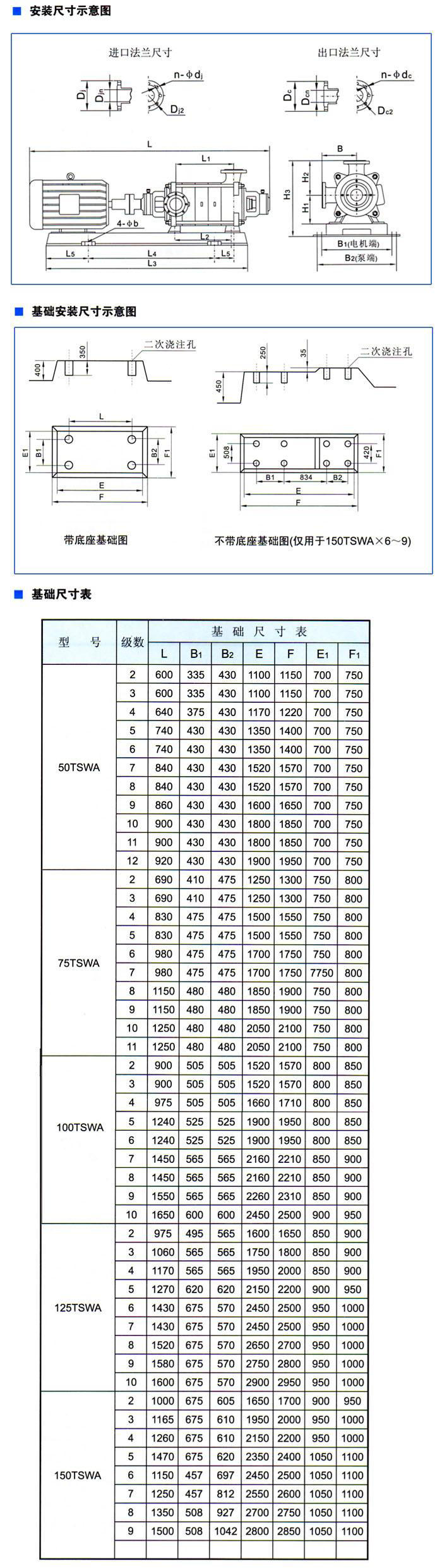

安装尺寸

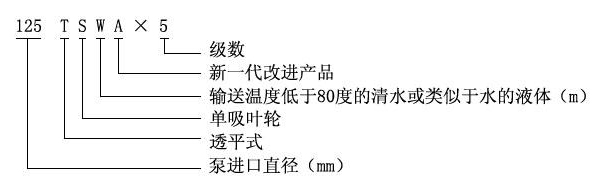

型号定义
