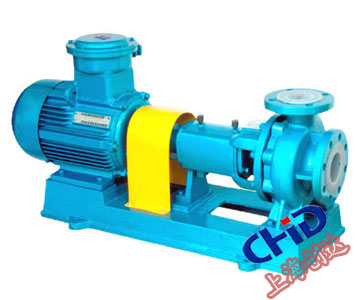

产品概述

IHF为单级单吸式氟塑料合金化工离心泵，该泵是结合非金属泵的加工工艺设计生产。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。

该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前耐腐蚀设备之一。

本司氟塑料泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
技术参数：

流量：6.3～400m3/h；

扬程：5～132m；

转速：2900、1450r/min；

功率：0.55～110KW；

进口直径：50～200mm；

最高工作压力：1.6Mpa。

性能参数

型号	转速 r/min	流量Q		扬程 m	效率 %	功率 P		必耐汽蚀余量 (m)
		m3/h	l/s			轴功率	电机功率
		m3/h	l/s			（KW)
IHF32-25-125	2900	3.5	0.97	21	40	0.5	1.5	2.3
		5	1.39	20	44	0.62
		6.5	1.8	18	42	0.76
	1450	1.75	0.49	5.25	37	0.068	0.75	2.3
		2.5	0.69	5	40	0.085
		3.25	0.9	4.5	38	0.105
IHF32-25-125A	2900	3.1	0.06	17.6	38	0.7	1.1	2.3
		4.5	1.25	16	41	0.48
		5.8	1.61	14.4	40	0.57
IHF32-25-160	2900	3.5	0.97	33	34	0.93	2.2	2.3
		5	1.39	32	40	1.1
		6.5	1.8	30	42	1.26
	1450	1.75	0.49	8.25	30	0.131	0.75	2.3
		2.5	0.69	8	38	0.143
		3.25	0.9	7.5	40	0.166
IHF32-25-160A	2900	3.1	0.86	29	30	0.81	1.5	2.3
		4.5	1.25	28	35	0.97
		5.8	1.61	26	36	1.14
IHF40-32-125	2900	4.4	1.22	21	40	0.63	2.2	2.5
		6.5	1.8	20	45	0.79
		8.3	2.31	18	43	0.95
	1450	2.2	0.6	5.25	37	0.085	0.75	2.5
		3.25	0.9	5	41	0.108
		4.15	1.15	4.5	40	0.127
IHF40-32-125A	2900	3.9	1.08	17.6	38	0.49	1.5	2.5
		5.6	1.56	16	42	0.58
		7.4	2.06	14.4	40	0.72
IHF40-32-160	2900	4.4	1.22	33	34	1.16	2.2	2.5
		6.5	1.8	32	40	1.42
		8.3	2.31	30	39	1.71
	1450	2.2	0.6	8.25	33	0.14	0.75	2.5
		2.5	0.9	8	36	0.15
		3.25	1.15	7.5	37	0.18
IHF40-32-160A	2900	3.9	1.08	29	32	0.96	1.5	2.5
		5.6	1.56	28	38	1.23
		7.4	2.06	26	37	1.41
IHF50-32-125	2900	8.8	1.08	21.5	45	1.15	2.2	3.0
		12.5	1.56	20	54	1.26
		16.3	2.06	17.5	53	1.47
	1450	4.4	1.2	5.37	37	0.17	0.75	3.0
		6.25	1.74	5	46	0.18
		8.15	2.26	4.37	45	0.22
IHF50-32-125A	2900	8	2.22	17	42	0.88	1.5	3.0
		11	3.05	16	52	0.92
		14.5	4.03	14	51	1.08
IHF50-32-160	2900	8.8	2.44	33	41	1.93	4	3.0
		12.5	3.47	32	48	2.27
		16.3	4.53	30	47	2.84
	1450	4.4	1.2	8.25	31	0.31	0.75	3.0
		6.25	1.74	8	41	0.33
		8.15	2.26	7.5	42	0.39
IHF50-32-160A	2900	8.2	2.28	29	39	1.16	3	3.0
		11.7	3.25	28	47	1.88
		15.2	4.22	26	46	2.34
IHF50-32-200	2900	8.8	2.44	52	34	3.7	7.5	3.0
		12.5	3.47	50	42	4.1
		16.3	4.53	48	41	5.2
	1450	4.4	1.2	13	25	0.62	1.5	3.0
		6.25	1.74	12.5	33	0.65
		8.15	2.26	12	36	0.74
IHF50-32-200A	2900	8.2	2.28	45	31	3.24	5.5	3.0
		11.7	11.7	44	40	3.5
		15.2	15.2	42	39	4.45
IHF50-32-250	2900	8.8	8.8	82	27	7.3	11	3.0
		12.5	12.5	80	35	7.8
		16.3	16.3	76	34	10
	1450	4.4	4.4	20.5	20	1.22	2.2	3.0
		6.25	6.25	20	27	1.26
		8.15	8.15	19	30	1.4
IHF50-32-250A	2900	8.2	8.2	71	25	4.53	7.5	3.0
		11.7	11.7	70	34	6.56
		15.2	15.2	68	33	8.52
IHF65-50-125	2900	17.5	17.5	21.5	56	1.83	3	3.5
		25	25	20	64	2.13
		32	32	17.5	63	2.42
	1450	8.72	8.75	5.37	45	0.28	0.75	3.5
		12.5	12.5	5	57	0.3
		16	16	4.37	58	0.33
IHF65-50-125A	2900	15.6	15.6	17	53	1.36	2.2	3.5
		22.3	22.3	16	62	1.57
		29	29	14	61	1.79
IHF65-50-160	2900	17.5	17.5	33	50	3.15	5.5	3.5
		25	25	32	59	3.69
		32	32	27.5	57	4.2
	1450	8.75	8.75	8.25	40	0.49	1.1	3.5
		12.5	12.5	8	53	0.51
		16	16	6.87	51	0.59
IHF65-50-160A	2900	16.4	16.4	29	48	2.7	4	3.5
		23.3	23.3	28	58	3.1
		30.4	30.4	24	56	3.54
IHF65-40-200	2900	17.5	17.5	52	45	5.5	11	3.5
		25	25	50	54	6.3
		32	32	45.5	54	7.35
	1450	8.75	8.75	13	36	0.86	1.5	3.5
		12.5	12.5	12.5	46	0.93
		16	, , , 16	11.4	47	1.05
IHF65-40-200A	2900	16.4	16.4	46	43	4.3	7.5	3.5
		23.3	23.3	44	53	5
		30.4	30.4	40	52	5.2
IHF65-40-250	2900	17.5	17.5	82	39	10.1	18.5	3.5
		25	25	80	50	10.9
		32	32	76	52	12.74
	1450	8.75	8.75	20.5	32	1.52	3	3.5
		12.5	12.5	20	42	1.62
		16	16	19	44	1.88
IHF65-40-250A	2900	16.4	16.4	71	36	8.8	15	3.5
		23.3	23.3	70	48	9.3
		30.4	30.4	68	50	11.25
IHF80-65-125	2900	35	35	21.5	64	3.2	5.5	4.0
		50	50	20	69	3.95
		65	65	17	67	4.5
	1450	17.5	17.5	5.37	54	0.47	1.1	4.0
		25	25	5	64	0.53
		32.5	32.5	4.25	62	0.61
IHF80-65-125A	2900	31	31	17	62	2.3	4	4.0
		45	45	16	68	2.88
		58	58	14	67	3.3
IHF80-65-160	2900	35	35	33	60	5.24	11	4.0
		50	50	32	68	6.41
		65	65	27.5	67	7.27
IHF80-65-160	1450	17.5	4.86	8.25	50	0.78	1.5	4.0
		25	6.9	8	62	0.88
		32.5	9	6.88	61	1
IHF80-65-160A	2900	31	8.6	29	58	4.1	7.5	4.0
		45	12.5	28	67	5.12
		58	16.1	24	66	5.34
IHF80-50-200	2900	35	9.72	52	52	9.53	15	4.0
		50	13.9	50	64	10.64
		65	18.1	45.5	65	12.39
	1450	17.5	4.86	13	51	1.21	3	4.0
		25	6.9	12.5	59	1.44
		32.5	9	11.38	58	1.74
IHF80-50-200A	2900	31	8.6	46	50	7.35	11	4.0
		45	12.5	44	63	8.56
		58	16.1	40	62	10
IHF80-50-250	2900	35	9.72	82	40	19.4	30	4.0
		50	13.9	80	50	21.8
		65	18.1	72	51	25
	1450	17.5	4.86	20.5	40	2.4	4	4.0
		25	6.9	20	50	2.7
		32.5	9	18	51	3.12
IHF80-50-250A	2900	31	8.6	71.5	39	15.4	22	4.0
		45	12.5	70	50	17.6
		58	16.1	63	51	19.9
IHF100-80-125	2900	70	19.4	23	70	6.26	11	5.0
		100	27.8	20	75	7.26
		130	36.1	14	65	7.63
	1450	35	9.7	5.75	65	0.85	1.5	4.5
		50	13.9	5	70	0.97
		65	18	3.5	64	0.98
IHF100-80-125A	2900	62.6	17.4	18	68	4.5	7.5	5.0
		89	24.7	16	73	5.3
		116	32.2	11	65	5.74
IHF100-80-160	2900	70	19.4	34	68	9.53	15	5.0
		100	27.8	32	74	11.78
		130	36.1	24	65	13.03
	1450	35	9.7	8.5	60	1.35	2.2	4.5
		50	13.9	8	68	1.6
		65	18	6.5	67	1.69
IHF100-80-160A	2900	65.4	18.2	32	66	8.6	11	5.0
		93.5	26	28	73	9.3
		121	33.6	21	65	10.6
IHF100-65-200	2900	70	19.4	52	64	15.5	30	5.0
		100	27.8	50	72	18.91
		130	36.1	42	71	20.94
	1450	35	9.7	13	60	2.06	4	4.5
		50	13.9	12.5	68	2.5
		65	18	10.5	63	2.95
IHF100-65-200A	2900	65.4	18.2	46	63	13	22	5.0
		93.5	26	44	71	15.02
		121	33.6	37	70	17.4
IHF100-65-250	2900	70	19.4	87	62	26.6	45	4.0
		100	27.8	80	69	31.6
		130	36.1	68	68	35
	1450	30	8.33	21.2	58	3	5.5	4.5
		50	13.9	20	63	4.3
		60	16.7	18.5	62	4.72
IHF100-65-250A	2900	65.4	16.2	76.5	60	20.25	37	4.5
		93.5	26	70	68	26.2
		121	33.6	59	67	28

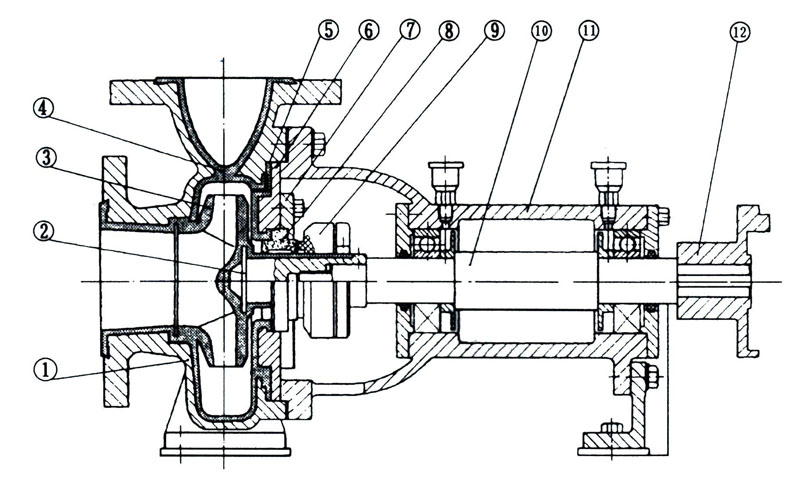

结构图纸

序号	名称	材料
1	泵体	HT200
2	叶轮骨架	45#钢
3	叶轮	聚全氟乙丙烯
4	泵体衬里	聚全氟乙丙烯
5	泵盖衬里	聚全氟乙丙烯
6	泵盖	HT200
7	机封盖压	1Cr18Ni9Ti
8	静环	99.9%氧化铝陶瓷
9	动环	填充四氟乙烯
10	泵轴	3Cr13
11	轴承体	HT200
12	联轴器	HT200

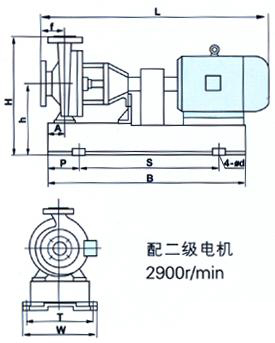

安装尺寸

型号	l	b	s	p	a	w	t	h	h	f	4-фd
IHF60-32-125	950	895	595	155	80	395	345	352	212	80	4-ф19
IHF50-32-160	1025	895	595	155	80	395	345	392	232	80	4-ф25
IHF50-32-200	1075	995	655	170	80	450	400	440	260	80	4-ф25
IHF65-50-125	995	895	595	155	80	395	345	352	212	80	4-ф25
IHF65-50-160	1075	998	655	170	80	450	400	392	232	80	4-ф25
IHF65-40-200	1240	1155	730	200	80	500	450	440	260	100	4-ф25
IHF65-40-250	1350	1270	840	215	100	490	440	510	285	100	4-ф24
IHF80-65-125	1095	995	655	170	80	450	400	392	232	100	4-ф25
IHF80-65-160	1240	1155	730	200	80	500	450	440	260	100	4-ф25
IHF80-50-200	1240	1155	730	200	80	500	450	460	260	100	4-ф25
IHF80-50-250	1543	1420	940	240	95	610	550	525	300	125	4-ф24
IHF100-80-125	1240	1140	740	200	95	490	440	440	260	100	4-ф24
IHF100-80-160	1355	1270	840	215	95	490	440	480	280	100	4-ф24
IHF100-65-200	1543	1420	940	240	95	610	540	525	300	100	4-ф24
IHF125-80-160	1543	1420	940	240	95	610	540	525	300	125	4-ф28
IHF125-100-200	1700	1620	1060	290	110	660	600	650	370	125	4-ф28
