产品概述

CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品，并引进先进技术，采用聚偏二氟乙稀制造，该材料是目前优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化、无毒素分解等优点。

CQB-F型氟塑料磁力泵产品特点

CQB-F氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用耐腐蚀性能优秀的氟塑料制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

安装与调试

（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

（四）检查电机旋转方向是否与磁力泵转向标记一致。

（五）电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

（六）泵停止工作前，应先关闭排出阀门，然后切断电源。

性能参数

型号	口径(mm)		流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
型号	进口	出口	流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
CQB15-10-85F	15	15	1.8	8	0.12	220/380	氟塑料
CQB20-15-105F	25	18	3	12	0.37	220/380
CQB32-25-125F	32	25	3.2	20	0.75	380
CQB32-25-145F	32	25	3.2	25	0.75	380
CQB40-32-115F	40	32	6.3	15	0.75	380
CQB40-32-145F	40	32	6.3	25	1.5	380
CQB40-32-160F	40	32	6.3	32	2.2	380
CQB50-40-125F	50	40	12.5	20	2.2	380
CQB50-40-160F	50	40	12.5	32	3	380
CQB65-50-125F	65	50	25	20	3	380
CQB65-50-160F	65	50	25	32	5.5	380
CQB80-65-125F	80	65	50	20	7.5	380
CQB80-65-160F	80	65	50	32	11	380
CQB100-80-125F	100	80	100	20	11	380
CQB100-80-160F	100	80	100	32	18.5	380
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

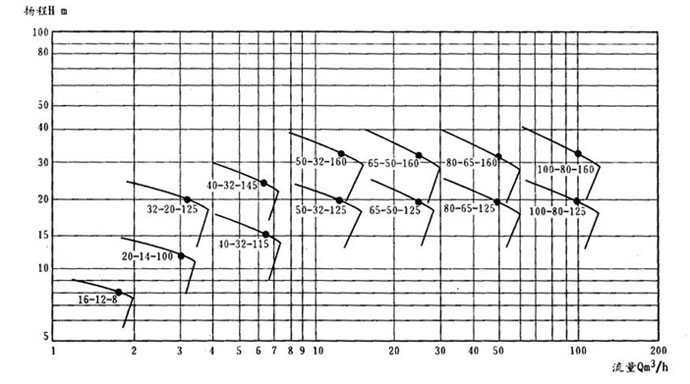

性能图谱

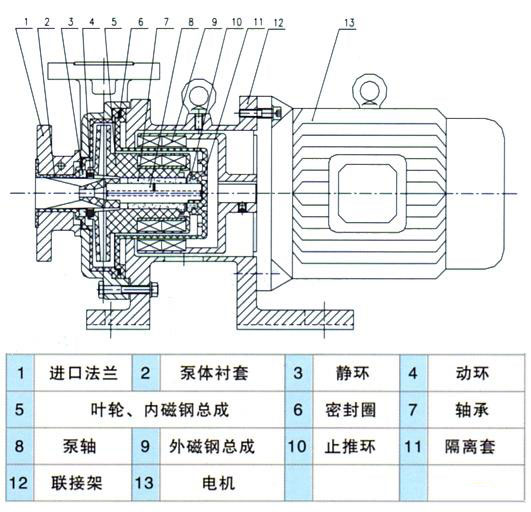

结构图纸

安装尺寸

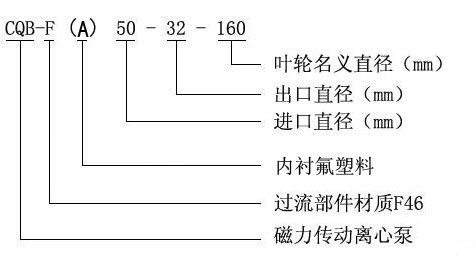

型号定义
